Hyper-V Failover Cluster Kurulumu – 1

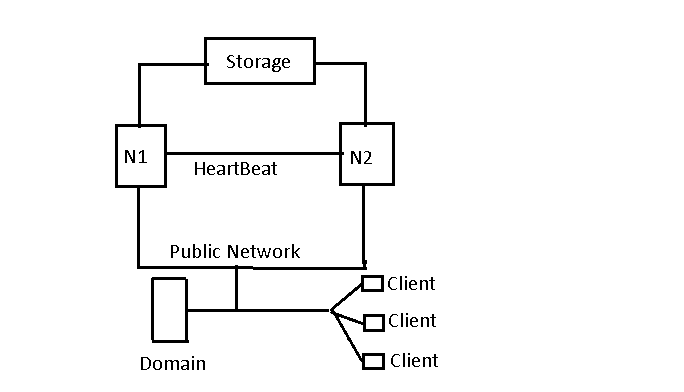

            Cluster mantığını biraz kurcalayanlar ne demek olduğunu az çok biliyordur.Yine de biraz bahsedelim.Sistemlerin yüksek erişilebilirlik özelliğine sahip olması için cluster sistemi gereklidir.Müşteri talebinin yüksek olduğu şirketlerde verilere anında ulaşımın ne kadar önemli olduğunu biliyoruz.Örneğin bir hastane otomasyon sisteminde kullanılan programın cluster sistem dahilinde olmaması bir intihardır.Hele ki bu hastane, hasta sirkülasyonunun çok fazla olduğu devlet hastaneleri olursa.Değişik cluster mekanizmaları bulunmaktadır.En genel haliyle bir cluster yapısını aşağıdaki şekilde görebilirsiniz.


Cluster yapacağımız uygulama node lar üzerinde durur.Node lar üzerine uygulamanın servisleri kurulur fakat datalar bu node ( sunucu) lar üzerinde durmaz.Datalar storage ya da çeşitli yazılımlar ile storage haline getirilmiş sunucu diskleri üzerinde durur.Burada önemli olan cluster sistemini oluşturan her bir nodun ortak bir alana ulaşabilmesidir.Node ların herhangi birisinde donanımsal ya da yazılımsal bir problem oldugu zaman işleyişin aksamadan diğer node üzerinden devam edebilmesi Cluster Sistemi ile olur.

              Cluster ortamından bahsederken storagedan ve bağlantılardından bahstememek olmaz.Sunucular yani node lar storage lara  DAS (Direct Attached Storage) ya da SAN (Storage Area Network) sistemleri ile bağlanır.DAS sistemlerinde storage ile sunucular arasında doğrudan bir bağlantı varken SAN sisteminde sunucu ile storage arasında SAN switch bulunur.Storage ile sunucu arasında ki bu bağlantılar FC ya da ISCSI olabilir.FC ile 2-4-8 gb kartlar ile iletişim sağlanırken ISCSI sistemi network altyapısı ile doğrudan orantılıdır.Ethernet kartlarınız kaç gb(1-10) ise bu kapasitede iletişim sağlayabilirsiniz.İlerde 100 Gb ethernet teknolojisinin gelmesi ile ISCSI nin değeri artacaktır diye düşünüyorum.100 Gb ethernetler ilk olarak juniper networks t1600 serisi routerlari ile piyasaya sürüldü fakat şu an aktif olarak kullanılmaya başlanmadı. FC ile yapılan bağlantılar ISCSI bağlantısından daha performanslı ve haliyle maliyetlidir.Maliyetli olmasının sebebi SAN switchlerin kullanılmasıdır.Yalnız SAN teknolojisi ile FC yapısını bir tutmamak gerekir.SAN yapısında FC olabileceği gibi ISCSI de olabilir.Donanımsal olarak farklı bileşenlerin kullanılması FC ya da ISCSI yi oluşturuyorken bir bütün olarak bakıldığında FC da ISCSI da SAN topolojisi altındadır.

                Cluster yapılarındaki performans sadece FC ya da ISCSI ile bağlantılı değildir.Disk yapıları da performansı etkilemektedir.Disk yapılarında SAS-SCSI ve Sata türleri vardır.SAS disk türleri en yüksek performansı sağlarken Sata türler en düşük performansta çalışır.FC yapılarda HBA ler dual olarak çalışabildiği için performans katlanmaktadır.ISCSI yapılarda SCSI paketleri TCP-IP  altyapısını kullandığı için performans olark FC yapısının oldukça gerisinde kalmaktadır.TCP-Ip altyapısında datalar küçük bloklar halinde taşınabilmektedir.Zaten TCP-Ip protokulu de I/O işlemleri için yapılımış bir teknoloji değildir:).

                SAN-FC-ISCSI yapılarından bahsettikten sonra artık Hyper-V Cluster mimarisine yani makale serimizin konusuna geçebiliriz.Hyper-v Cluster kurulurken storage olarak 2 seçenek karşımıza çıkıyor.Seçeneklerden biri fiziksel storage kullanmak, diğeri ise yazılım desteği sayesinde fiziksel bir sunucudaki diskleri kullanmak.Production ortamlarda daha doğrusu performansın önemli olduğu durumlarda fiziksel storage kullanmak mantıklı olacaktır.Fakat benim gibi eğer sunucularınız test ortamında olacaksa tabi ki bunun için fiziksel storage kullanmaya gerek yoktur.Biz de makalemizde Microsoft ISCSI Target Software yazılımı ile herhangi fiziksel bir sunucuya işletim sistemi kurarak, bu yazılım ile sunucunun disklerini kullanacağız ve böylece storage gereksinimini bu şekilde gidereceğiz.

Son olarak da kuracağımız bu sistemin bize ne gibi avantajlarının olacağından bahsetmek istiyorum.Cluster sayesinde;

1-Hyper-v hostlarında fiziksel olarak meydana gelecek herhangi bir problemde sanal sunucuları live migration ya da Quick Migration ile diğer Hyper-V sunucusuna kısa sürede taşıyabileceğiz.(Quick ve Live Migration dan ilerki bölümlerde bahsedeceğiz.)

2-Hyper-v hostlarında yapılacak herhangi bir bakım işleminde (Örneğin RAM takviyesi) yine sunucular diğer hosta geçirilerek kesintisiz bir hizmet sağlanır.

3-Bir sistem admini olarak kafanız daha rahat olur 🙂

                 Hyper-V nin Windows Cluster Servisini kullanarak Hyper-V Failover Cluster yapısına dönüşmesini bölüm bölüm size anlatmaya çalışacağım.Bir sonraki makalede bir sunucunun  ISCSI Software Target ile nasıl bir çakma storage haline dönebildiğini göreceğiz:).
